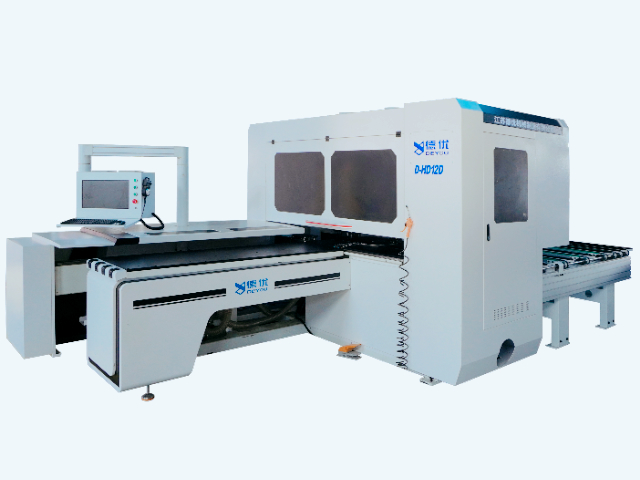

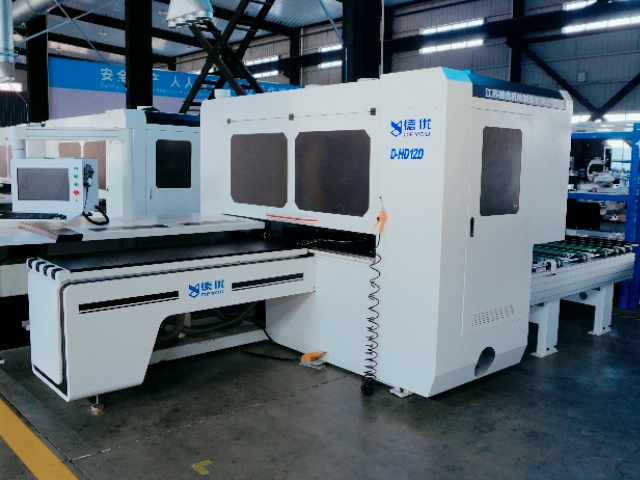

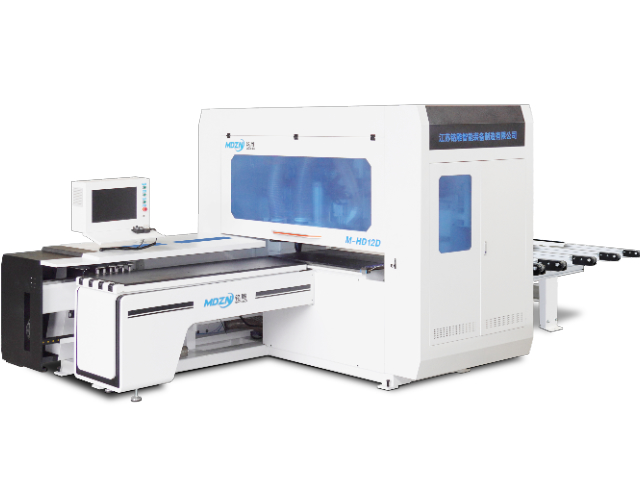

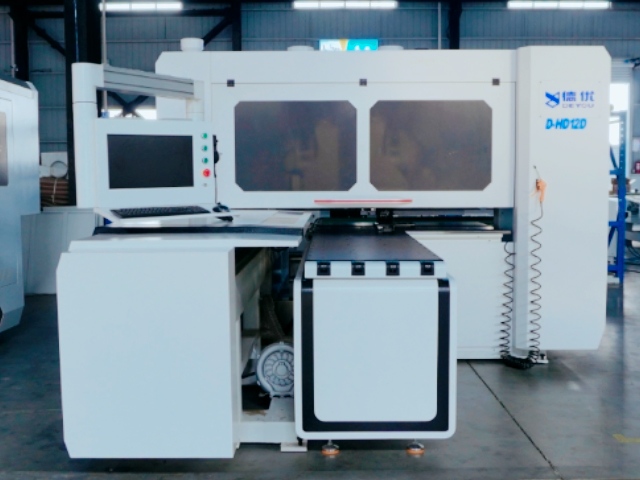

ال مثقاب HD12D CNC سداسي الأضلاع مع كيس ماسي مزدوجيحقق هذا الجهاز كفاءة مركز تشغيل PTP ثنائي المحطات. يمكن تشغيله بواسطة عامل واحد بجهد منخفض، ويتكامل مباشرةً مع برامج تقسيم الطلبات المختلفة. يُستخدم بشكل أساسي للحفر الرأسي والأفقي (ثقوب المفصلات، والثقوب النافذة، والثقوب شبه النافذة، إلخ) على أنواع مختلفة من ألواح الخشب المُصنّع، مما يُغني عن قلب الألواح وإتمام عملية الحفر سداسي الأضلاع في تمريرة واحدة. عند استخدامه مع مغزل صغير، يُمكنه أيضًا تنفيذ عمليات التخديد والتشكيل وغيرها من عمليات التشغيل.
رقم الصنف :
HD12Dالطلب (الحد الأدنى للكمية) :
1منشأ المنتج :
Nanjing, Jiangsu Province, Chinaوزن :
4000KGمثقاب HD12D CNC سداسي الأضلاع مع حقيبة ماسية مزدوجة وشرح مفصل

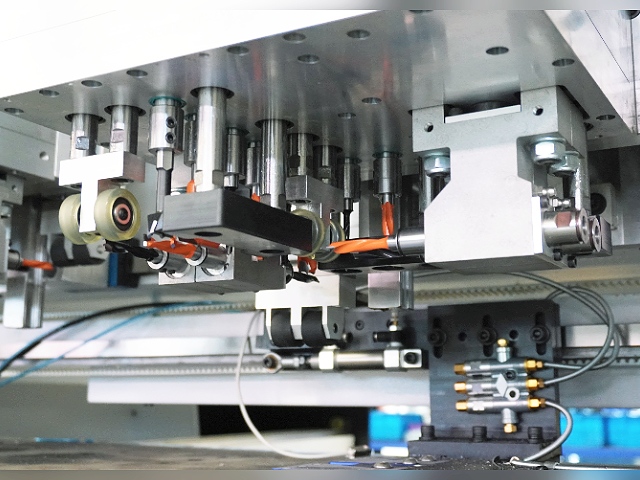

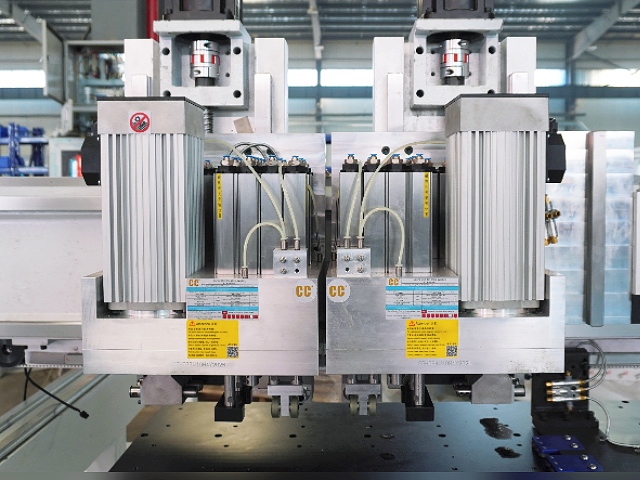

● الـ مثقاب HD12D CNC سداسي الأضلاع مع كيس ماسي مزدوجتعتمد هذه الآلة تصميمًا يعتمد على "حقيبة حفر مزدوجة من الأعلى وحقيبة حفر واحدة من الأسفل". تُخصص إحدى حقيبتي الحفر العلويتين لتصنيع ثقوب النظام القياسية (مثل ثقوب الموصلات وثقوب المفصلات)، بينما يمكن تجهيز الأخرى بمغزل عالي السرعة أو أدوات خاصة لطحن الأخاديد (مثل أخاديد الأجزاء المخفية)، والتشكيل، وحتى بعض عمليات النقش البسيطة.
● أثناء عمليات التشغيل الآلي، يمكن لحقيبتي الحفر العلويتين العمل معًا كخط إنتاج. فبعد أن تقوم حقيبة الحفر الأولى بحفر بعض الثقوب في الصفيحة المعدنية، تنتقل مباشرةً إلى منطقة عمل حقيبة الحفر الثانية لإجراء عمليات الطحن أو التخديد اللاحقة دون إيقاف الماكينة. يقلل هذا النمط من التشغيل المتوازي بشكل ملحوظ من وقت التشغيل الفعلي.
● في الوقت نفسه، يقوم مثقاب واحد في الأسفل بحفر جميع الثقوب والأخاديد على السطح السفلي للصفيحة المعدنية، بينما تقوم أذرع الحفر الأفقية على كلا الجانبين بحفر ثقوب دقيقة على الجوانب الأربعة. وهذا يحقق وضع الصفيحة المعدنية في موضع واحد، مما يكمل جميع عمليات التشغيل على جميع الجوانب الستة.
المعايير الفنية
| الحفار العمودي | الجزء العلوي: 10 قطع × 2، الجزء السفلي: 7 قطع + صينية سفلية |
| المثقاب الأفقي | الاتجاه السيني: قطعتان × 2، الاتجاه الصادي: قطعتان × 2 |
| حفر | 5000 دورة في الدقيقة |
| قوة المغزل | المغزل السفلي: 3.5 كيلوواط × 2 |
| استهلاك الغاز | 120 لتر/دقيقة |
| أبعاد المعالجة | 5160 × 2850 × 2250 مم |
| القوة الكاملة | 26.8 كيلوواط |
| ضغط الهواء التشغيلي | 0.6ميجا باسكال |
| عرض اللوح | 30-1220 مم |
| طول اللوح | 200-3000 مم |
| سمك الصفيحة | 10-60 مم |
| الجهد االكهربى | 380 فولت / 50 هرتز |
| الوزن الإجمالي | 4000 كجم |
صور تفصيلية
ال مثقاب CNC سداسي الأضلاع HD12DAD مع محطة عمل مزدوجةتستخدم هذه الآلة نظام معالجة متوازية ثنائي المحطات، مما يضاعف الكفاءة: فهي تحتوي على طاولتي عمل تعملان بشكل مستقل، مما يتيح "معالجة اللوحات الصغيرة بشكل منفصل، بينما تتم معالجة اللوحات الكبيرة معًا". وهذا يعني أنه يمكن معالجة لوحتين بعمليات مختلفة في وقت واحد، أو يمكن تقسيم مهمة معالجة لوحة كبيرة بين محطتي عمل لإكمالها بشكل تعاوني، مما يزيد من كفاءة المعالجة الإجمالية بأكثر من 30%.
تفاصيل
ال مثقاب سداسي الأضلاع HD12DA CNC مزود بمغير أدوات أوتوماتيكيتتميز هذه الآلة بوحدتي حفر علويتين ومغزل تغيير أدوات بقدرة 9 كيلوواط، مزود بمخزن أدوات بستة أدوات مرتبة في خط مستقيم. كما تتضمن وحدة حفر سفلية، مما يسمح بالاستخدام المتزامن لمغزلين منخفضي الطاقة. وهذا يُمكّن من حفر وتفريز جميع جوانب وأسطح القطعة العلوية والسفلية في عملية واحدة. ال مثقاب سداسي الأضلاع HD12DA CNC مزود بمغير أدوات أوتوماتيكييمكن لمخزن الأدوات الستة ومغزل الطحن المستقل أن يعملا بشكل متزامن أو متسلسل، مما يتيح إكمال تصميمات الثقوب والشقوق المعقدة في عملية واحدة.
تفاصيل
ال مثقاب HD12D CNC سداسي الأضلاع مع كيس ماسي مزدوجيحقق هذا الجهاز كفاءة مركز تشغيل PTP ثنائي المحطات. يمكن تشغيله بواسطة عامل واحد بجهد منخفض، ويتكامل مباشرةً مع برامج تقسيم الطلبات المختلفة. يُستخدم بشكل أساسي للحفر الرأسي والأفقي (ثقوب المفصلات، والثقوب النافذة، والثقوب شبه النافذة، إلخ) على أنواع مختلفة من ألواح الخشب المُصنّع، مما يُغني عن قلب الألواح وإتمام عملية الحفر سداسي الأضلاع في تمريرة واحدة. عند استخدامه مع مغزل صغير، يُمكنه أيضًا تنفيذ عمليات التخديد والتشكيل وغيرها من عمليات التشغيل.
تفاصيل
ال مثقاب سداسي الأضلاع HD12 CNC تستخدم هذه الآلة ستة رؤوس حفر، واحد في الأعلى وآخر في الأسفل. وبفضل نظام التحكم الرقمي المتطور ونظام تحديد المواقع الميكانيكي، يتولى رأس الحفر العلوي حفر الثقوب والأخاديد الرأسية على السطح العلوي للصفيحة المعدنية، بينما يتولى رأس الحفر السفلي عمليات التشغيل المقابلة على السطح السفلي. في الوقت نفسه، تعمل أذرع الحفر الأفقية على كلا الجانبين (المدمجة في نظام رؤوس الحفر) معًا لحفر ثقوب أفقية بدقة على جميع الجوانب الأربعة. هذا يعني إمكانية إتمام عملية تشغيل جميع الثقوب في الصفيحة المعدنية بتثبيت واحد وتحديد للوضع، مما يحقق عملية تشغيل متكاملة في خطوة واحدة.
تفاصيل
