رقم الصنف :
HD12Dالطلب (الحد الأدنى للكمية) :
1منشأ المنتج :
Nanjing, Jiangsu Province, Chinaمهلة :
30thوزن :

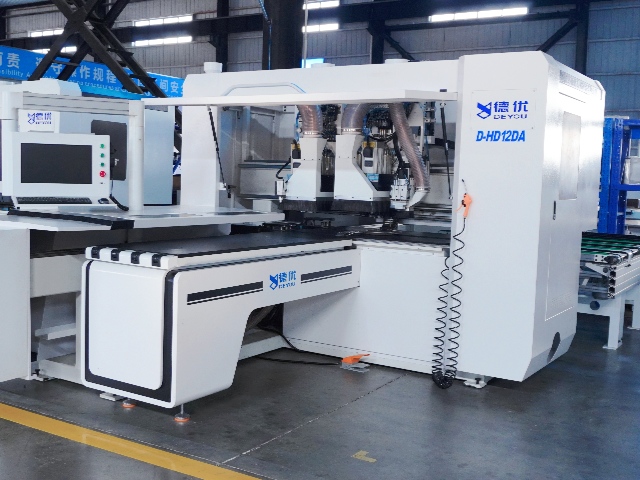

4000KGتتميز مثقاب HD12DA CNC سداسي الأضلاع المزود بمغير أدوات أوتوماتيكي بما يلي:
1. يقوم النظام بتحديد معلومات المعالجة عن طريق مسح الباركود، مما يضمن التشغيل الذكي والفعال.
2. تشغيل الكمبيوتر، ورسم CAD، واستيراد CAM؛ الاستيراد المباشر لتنسيقات البيانات المفتوحة مثل DXF وMPR وXML، مما يوفر عملية مريحة.

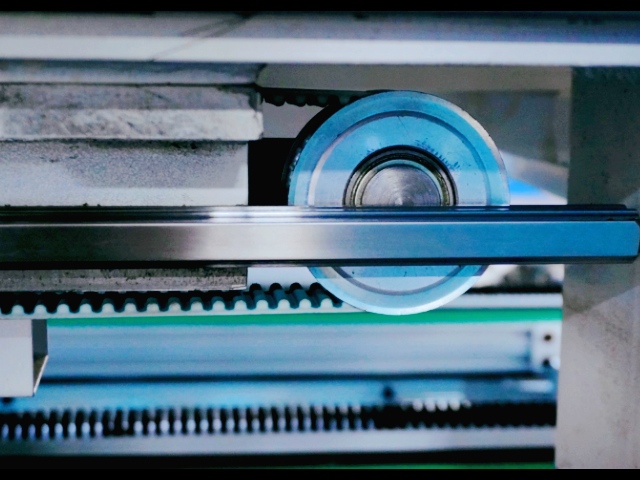

3. بفضل استخدام سكة توجيه طويلة مزدوجة الذراع، يحقق النظام سرعة إمساك قصوى تبلغ 130 مترًا/دقيقة. ويضمن الكشف الذكي عن موضع الثقب تجنب مواقع الحفر، مما يقلل وقت تغيير اليد أثناء الحفر. ويتجاوز شوط الذراع 4.5 متر، مما يسمح بالإمساك بالألواح الكبيرة ومعالجتها دفعة واحدة، وبالتالي تقليل وقت الحفر بشكل ملحوظ لألواح جوانب الخزائن الكبيرة.

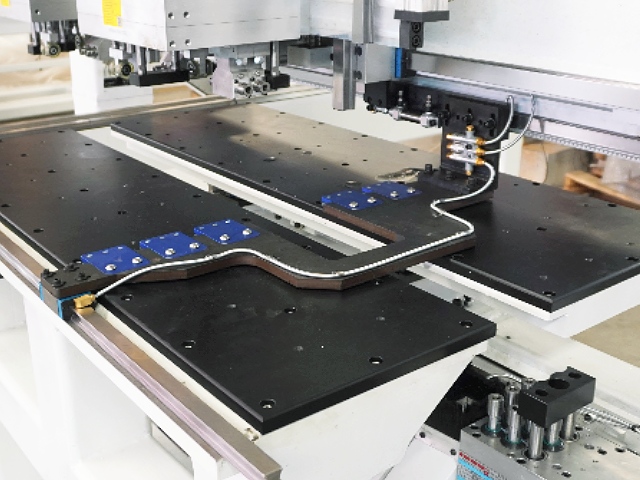

٤. بفضل تجهيزها بطاولة عمل ولوحة ضغط هوائيتين، تتشكل طبقة هوائية على السطحين العلوي والسفلي للوحة أثناء المعالجة، مما يُحسّن كفاءة نقل اللوحة ويمنع الخدوش. تتم عملية الحفر بالتزامن مع لوحة الضغط، مما يضمن دقة وكفاءة الحفر. يمنع موضع تركيب كيس الحفر الهوائي الفريد طفوّ اللوحة أثناء الحفر، متجنبًا تكسر الحواف وانحرافات مواقع الثقوب؛ كما يمنع بشكل فعال تراكم الغبار في كيس الحفر، والذي قد يتسبب في انحشار لقمة الحفر ويؤثر على الإنتاج.
٥. يمكن اختيار أنماط المعالجة بناءً على حجم الإنتاج وعملية التصنيع. يتيح نمط المعالجة من الأمام إلى الخلف معالجة اللوحة التالية فور الانتهاء من اللوحة السابقة، مما ينتج عنه عملية سلسة مع وقت توقف قصير. يُمكّن هذا النمط من الإنتاج المتواصل، محققًا قدرات حفر تُضاهي مراكز حفر PTP ثنائية المحطات المستوردة. صُمم نمط المعالجة من الأمام إلى الأمام خصيصًا للحالات التي تتضمن عمليات حفر رأسية مزدوجة الجوانب متعددة.
المعايير الفنية
| الحفار العمودي | الجزء العلوي: 10 قطع × 2، الجزء السفلي: 7 قطع + صينية سفلية |
| المثقاب الأفقي | الاتجاه السيني: قطعتان × 2، الاتجاه الصادي: قطعتان × 2 |
| حفر | 5000 دورة في الدقيقة |

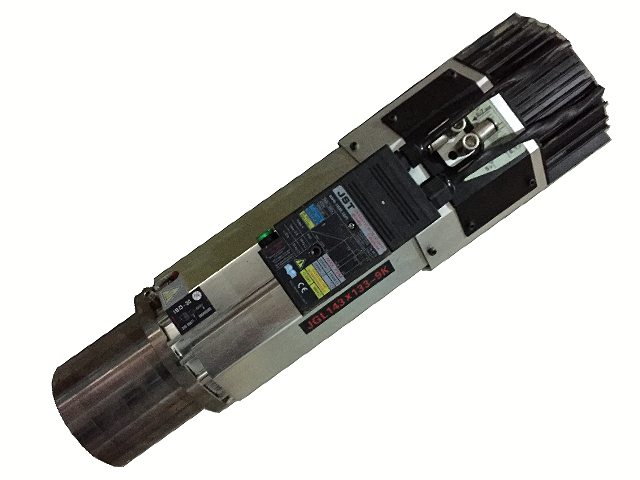

| قوة المغزل | المغزل السفلي: 9.0 كيلوواط*1 |
| استهلاك الغاز | 120 لتر/دقيقة |
| أبعاد المعالجة | 5160 × 2850 × 2250 مم |
| القوة الكاملة | 26.8 كيلوواط |
| ضغط الهواء التشغيلي | 0.6ميجا باسكال |
| عرض اللوح | 30-1220 مم |
| طول اللوح | 200-3000 مم |
| سمك الصفيحة | 10-60 مم |
| الجهد االكهربى | 380 فولت / 50 هرتز |
| الوزن الإجمالي | 4000 كجم |
صور تفصيلية
ال مثقاب CNC سداسي الأضلاع HD12DAD مع محطة عمل مزدوجةتستخدم هذه الآلة نظام معالجة متوازية ثنائي المحطات، مما يضاعف الكفاءة: فهي تحتوي على طاولتي عمل تعملان بشكل مستقل، مما يتيح "معالجة اللوحات الصغيرة بشكل منفصل، بينما تتم معالجة اللوحات الكبيرة معًا". وهذا يعني أنه يمكن معالجة لوحتين بعمليات مختلفة في وقت واحد، أو يمكن تقسيم مهمة معالجة لوحة كبيرة بين محطتي عمل لإكمالها بشكل تعاوني، مما يزيد من كفاءة المعالجة الإجمالية بأكثر من 30%.
تفاصيل

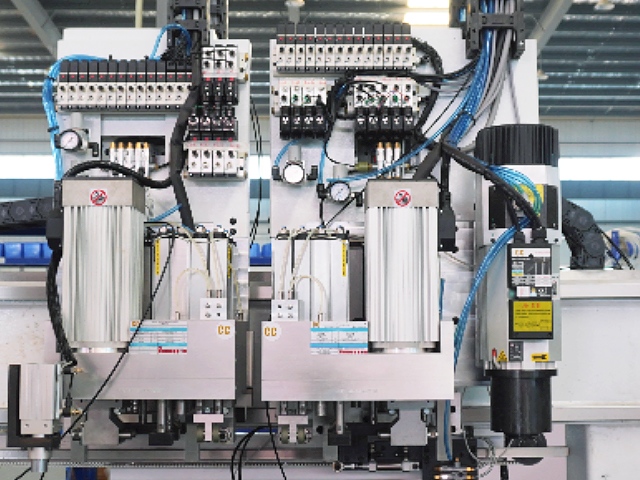

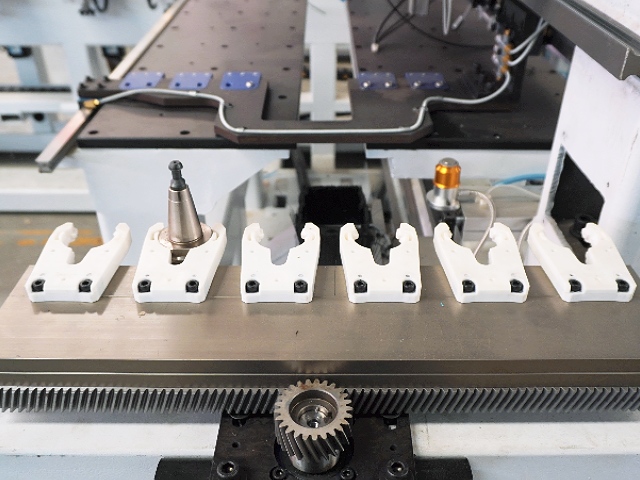

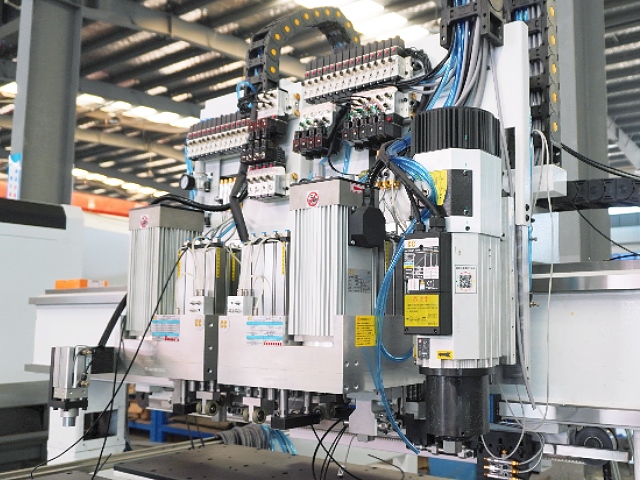

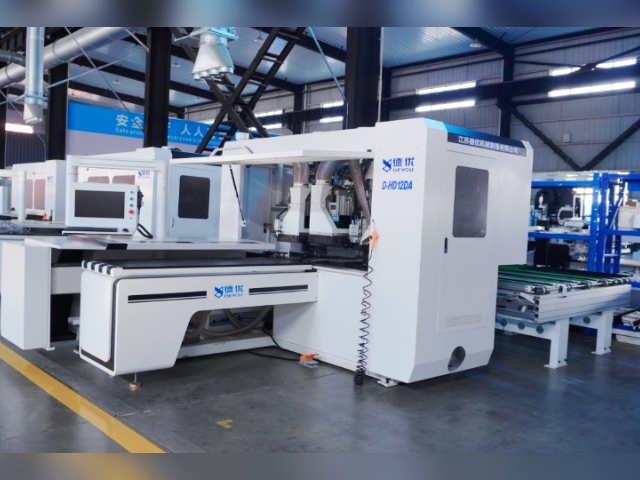

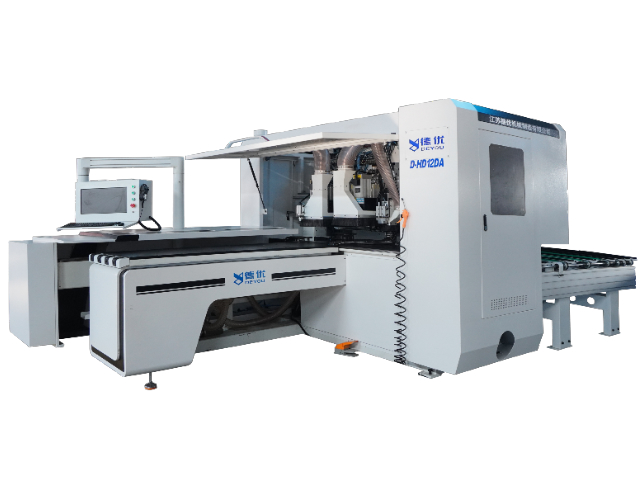

ال مثقاب سداسي الأضلاع HD12DA CNC مزود بمغير أدوات أوتوماتيكيتتميز هذه الآلة بوحدتي حفر علويتين ومغزل تغيير أدوات بقدرة 9 كيلوواط، مزود بمخزن أدوات بستة أدوات مرتبة في خط مستقيم. كما تتضمن وحدة حفر سفلية، مما يسمح بالاستخدام المتزامن لمغزلين منخفضي الطاقة. وهذا يُمكّن من حفر وتفريز جميع جوانب وأسطح القطعة العلوية والسفلية في عملية واحدة. ال مثقاب سداسي الأضلاع HD12DA CNC مزود بمغير أدوات أوتوماتيكييمكن لمخزن الأدوات الستة ومغزل الطحن المستقل أن يعملا بشكل متزامن أو متسلسل، مما يتيح إكمال تصميمات الثقوب والشقوق المعقدة في عملية واحدة.
تفاصيل

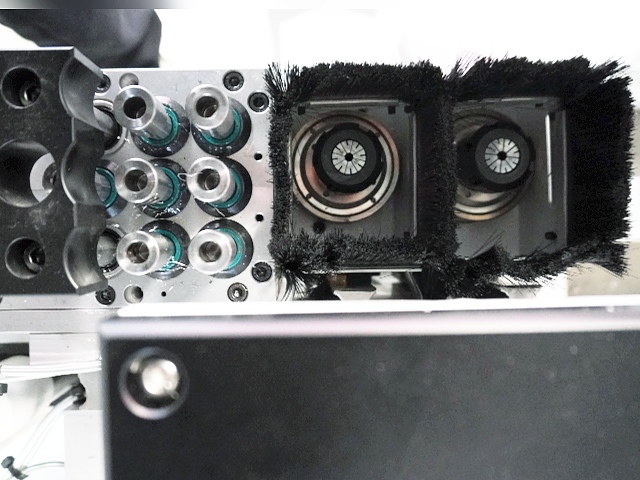

ال مثقاب HD12D CNC سداسي الأضلاع مع كيس ماسي مزدوجيحقق هذا الجهاز كفاءة مركز تشغيل PTP ثنائي المحطات. يمكن تشغيله بواسطة عامل واحد بجهد منخفض، ويتكامل مباشرةً مع برامج تقسيم الطلبات المختلفة. يُستخدم بشكل أساسي للحفر الرأسي والأفقي (ثقوب المفصلات، والثقوب النافذة، والثقوب شبه النافذة، إلخ) على أنواع مختلفة من ألواح الخشب المُصنّع، مما يُغني عن قلب الألواح وإتمام عملية الحفر سداسي الأضلاع في تمريرة واحدة. عند استخدامه مع مغزل صغير، يُمكنه أيضًا تنفيذ عمليات التخديد والتشكيل وغيرها من عمليات التشغيل.
تفاصيل

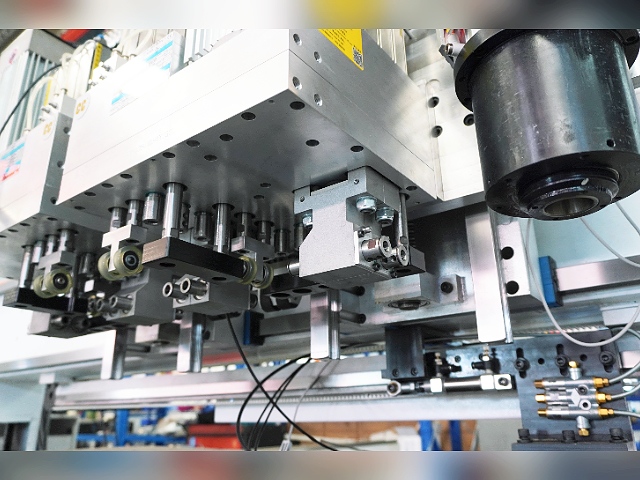

ال مثقاب سداسي الأضلاع HD12 CNC تستخدم هذه الآلة ستة رؤوس حفر، واحد في الأعلى وآخر في الأسفل. وبفضل نظام التحكم الرقمي المتطور ونظام تحديد المواقع الميكانيكي، يتولى رأس الحفر العلوي حفر الثقوب والأخاديد الرأسية على السطح العلوي للصفيحة المعدنية، بينما يتولى رأس الحفر السفلي عمليات التشغيل المقابلة على السطح السفلي. في الوقت نفسه، تعمل أذرع الحفر الأفقية على كلا الجانبين (المدمجة في نظام رؤوس الحفر) معًا لحفر ثقوب أفقية بدقة على جميع الجوانب الأربعة. هذا يعني إمكانية إتمام عملية تشغيل جميع الثقوب في الصفيحة المعدنية بتثبيت واحد وتحديد للوضع، مما يحقق عملية تشغيل متكاملة في خطوة واحدة.
